應用場景

　　氣吹敷設。

　　

　　

　　GCYFXTY

　　1 光纖、 2 纖膏、 3 松套管、 4 芳綸紗、 5 PE外護套

產品描述

　　將光纖置入由高模量耐水解材料制成的松套管中，管內填充觸變型阻水纖膏，管外繞包一層芳綸紗，外圍擠制聚乙烯護套。

　　光纜采用氣吹微管敷設，首先在外保護管中敷設氣吹微管，然后將微纜采用氣吹的方式敷設進氣吹微管中。這種敷設方式具有很高的光纖密度，大大提高了管道的利用率，并且易于管道擴容、光纜分歧。

產品特點

• 松套管材料具有良好的耐水解性能和抗側壓強度。管內充以觸變型纖膏，對光纖進行緩沖保護并實現套管內全截面阻水。
• 精確控制松套管余長保證了光纜具有很好的抗拉性能和溫度特性。
• 黑色聚乙烯護套具有抗紫外輻射性能及耐環境應力開裂性能,保證光纜的使用壽命。
• 氣吹微纜采用芳綸紗加強件，外徑小，重量輕，軟硬度適中，且外護套具有很低的摩擦系數，氣吹距離較長。
• 在光纜線路規劃時可將微管一次性敷設完成，氣吹微纜根據實際需求分批氣吹敷設，節省前期投資成本。
• 微管微纜相結合的敷設方式，管道內光纖密度高，大大提高了管道資源的利用率。光纜需要更換時，只需將微管中的微纜吹出，重新敷設進新的微纜即可，管道重復利用率較高。
• 外保護管和微管敷設在微纜外圍，給微纜提供很好的機械保護作用。

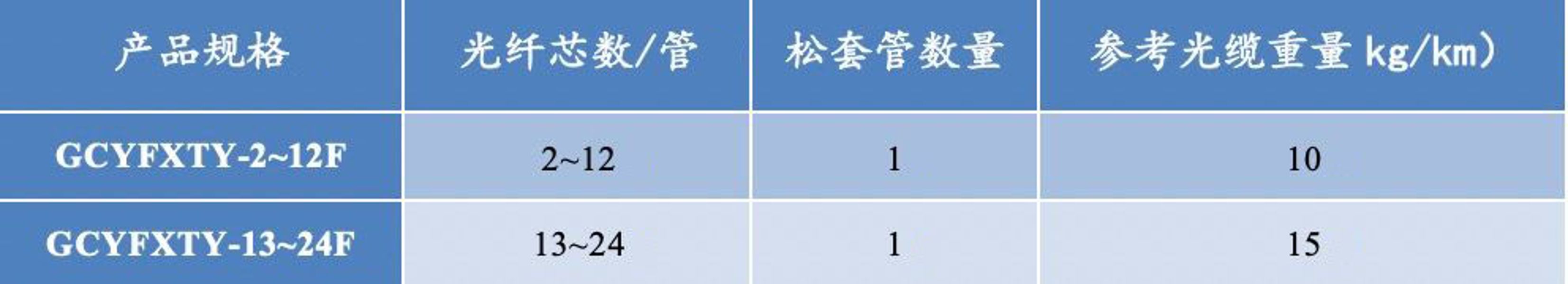

產品規格及結構

　　

　　注：1.表中參數為GCYFXTY典型結構參數，我司可提供2~24芯任意規格或特殊結構參數的GCYFXTY光纜。

　　2.F為光纖類型。

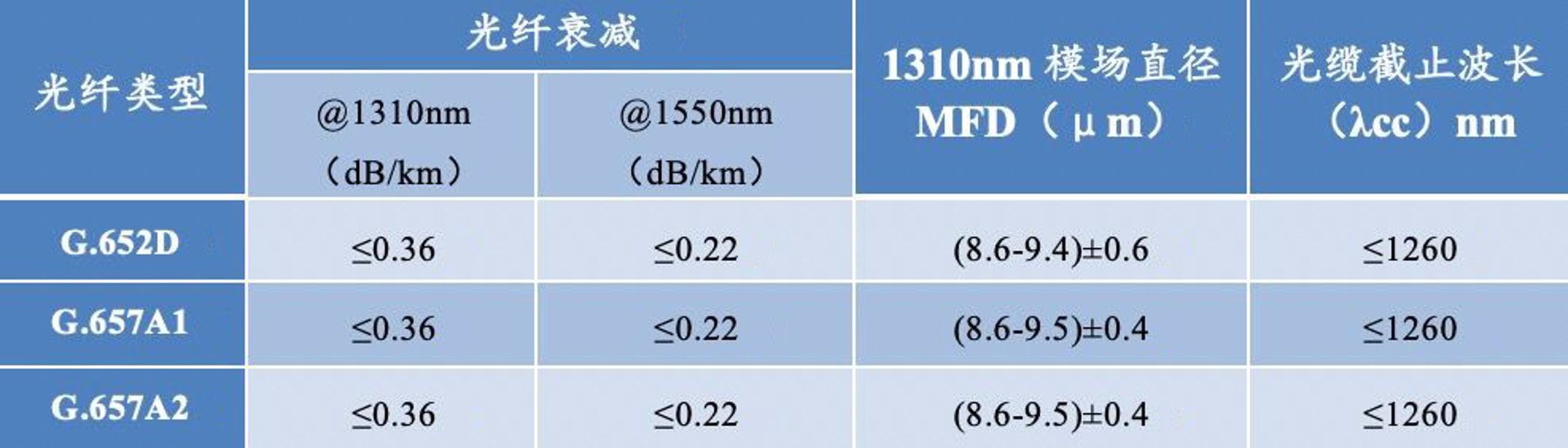

光學性能

　　

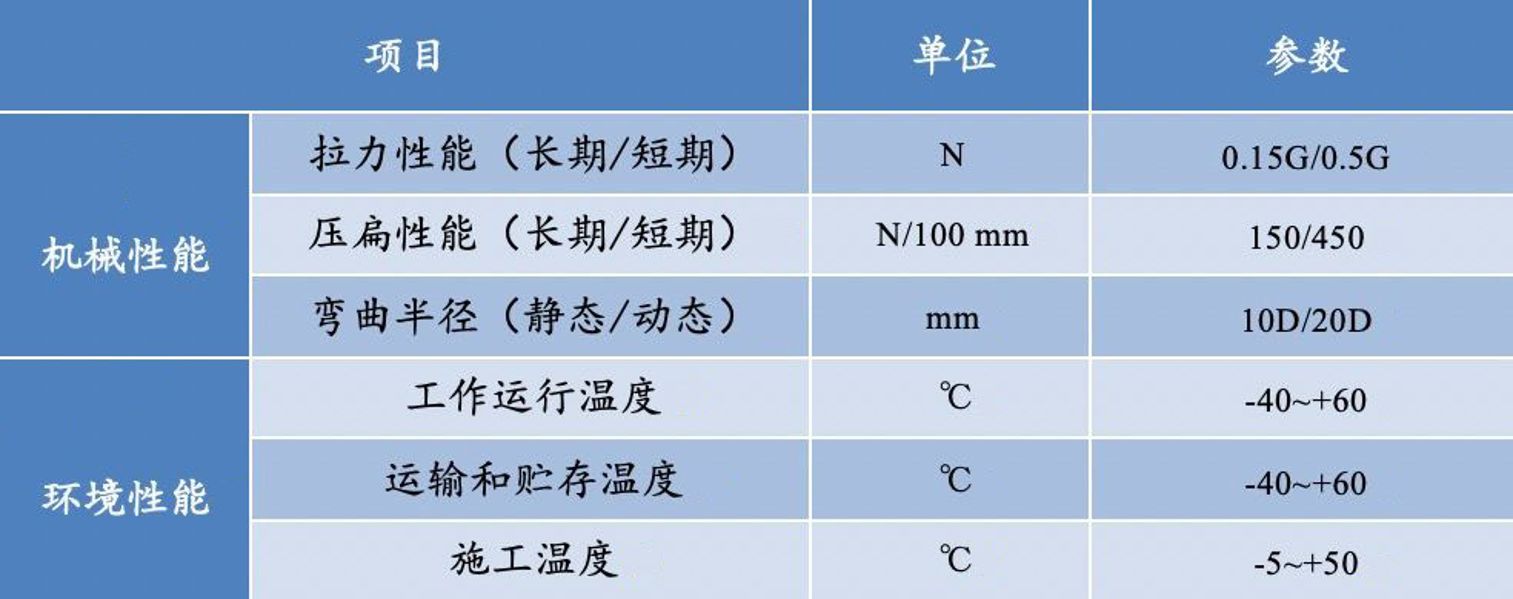

機械及環境性能

　　

　　注：G為光纜重量；D為光纜直徑。

產品標準

　　產品設計滿足YD/T 1460.3標準。

交貨長度

　　推薦長度：2km、3km、4km；或可根據客戶要求段長供貨。

　　注：我司可接受此型號特殊性能要求的產品定制。
