應用場景

　　自承式架空敷設。主要用于高壓輸電系統。

　　

　　

　　ADSS

　　1 光纖、 2 纖膏、 3 松套管、 4 FRP 、 5 阻水纜膏、 6 PE內護套、

　　7 芳綸紗、8 PE外護套（AT外護套）

產品描述

　　著色光纖置入由高模量耐水解材料制成的松套管中，管內填充觸變型阻水纖膏，構成光纖松套管。將多根按色序要求排列的光纖松套管和可能有的填充件圍繞中心非金屬加強芯，以SZ絞合的方式形成纜芯。纜芯的縫隙之間填充阻水纜膏。纜芯外擠制聚乙烯內護套。然后在內護套外絞合芳綸紗加強，最后擠制聚乙烯外護套或耐電痕外護套。根據光纜敷設跨距及氣象條件的不同，ADSS光纜護套形式可以為單護套也可以為雙護套。

產品特點

• 松套管內光纖余長和纜芯結構余長的精確控制確保光纜滿足產品標準所要求的拉力性能和溫度特性。
• 光纜采用非金屬結構，抗電磁干擾能力強。
• 若光纜所處區間電位大于12kv，采用特殊AT護套，具有較強的抗電腐能力。
• 重量小，抗拉強度高，可實現大跨距敷設。

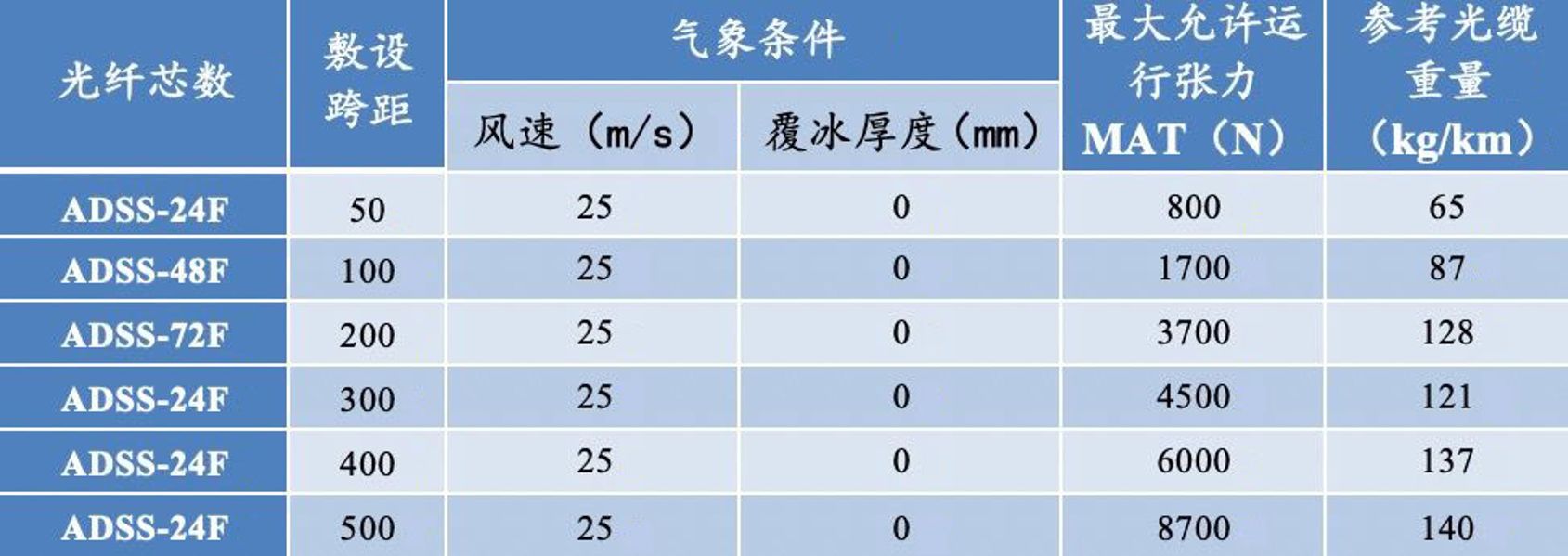

產品規格及結構

　　

　　注：1. 表中參數為ADSS典型結構參數，我司可提供2~144芯任意規格或特殊結構參數的ADSS光纜。

　　2.F為光纖類型。

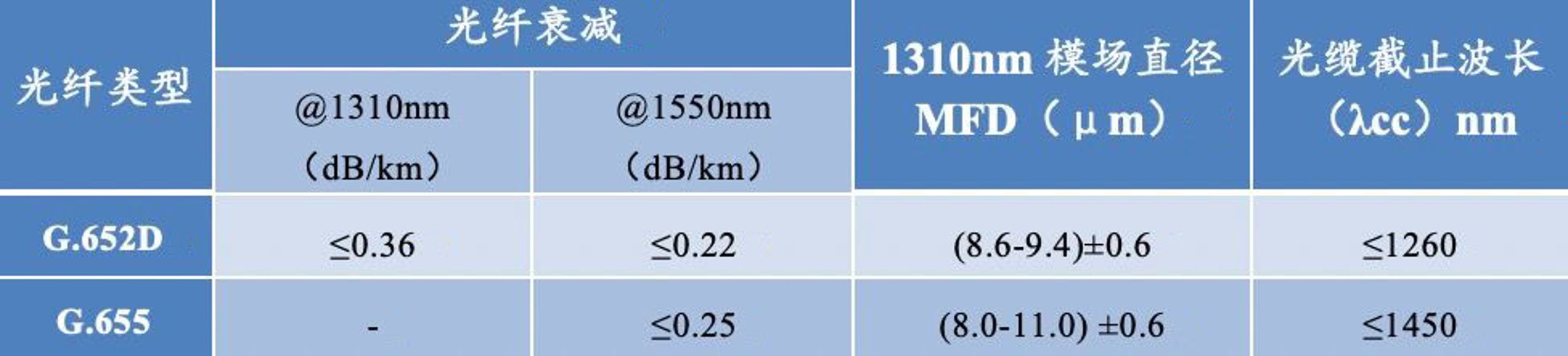

光學性能

　　

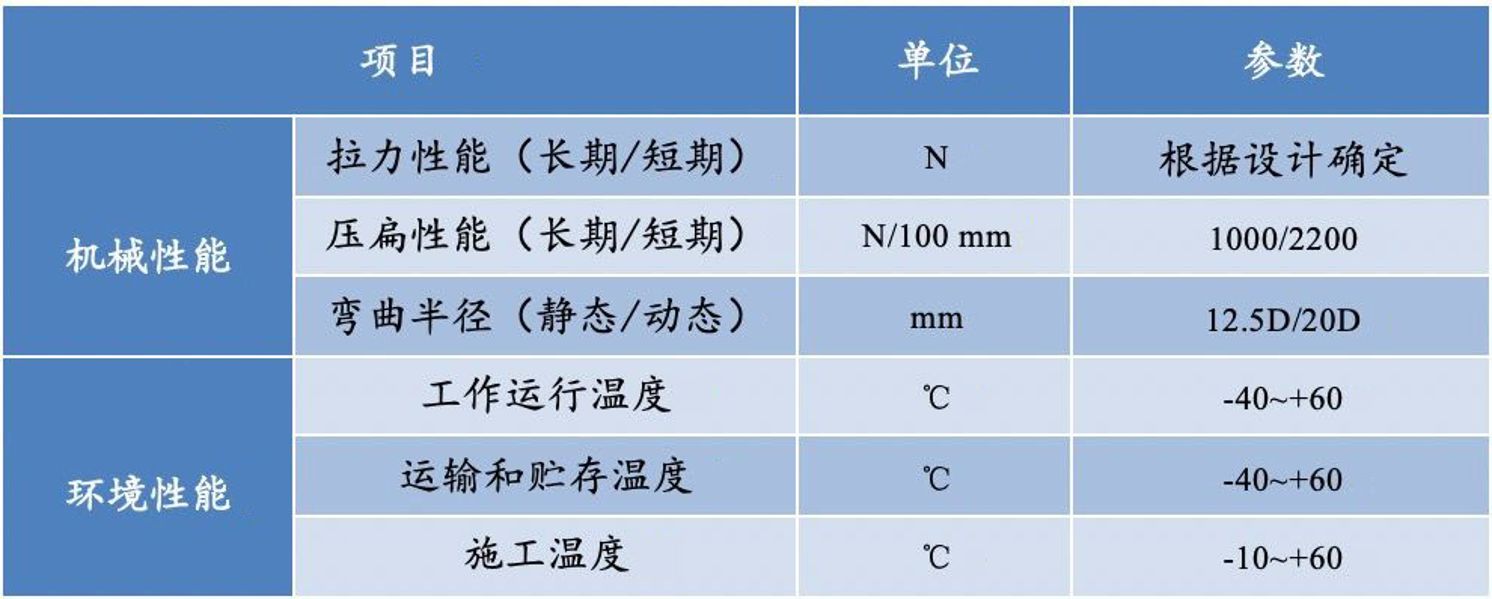

機械及環境性能

　　

　　注：D為光纜直徑。

產品標準

　　產品設計滿足DL/T788-2016、YD/T 980-2002標準。

交貨長度

　　推薦長度：2km、3km；或可根據客戶要求段長供貨。

　　注：我司可接受此型號特殊性能要求的產品定制。
